智能型地暖用混水降温机组

一、概述

随着供暖方式的多样化发展，空调采暖和地板辐射采暖（以下简称：地暖）被人们越来越多的关注和使用，由于热源所供采暖热媒的水温一般适用于散热器采暖，也就是说供水温度往往≥70℃，规范要求地暖供水温度≤60℃，实际运行上，在供回水为50/40℃时，室内温度普遍偏高，这样就出现了热源供水温度比地暖用户所需水温高的情况。而水温不同怎么办？我公司研发了几款可按需调节的全自动混水机组，解决了这一技术问题。该机组运行稳定，无需人员值守。

二、混水机组设计原理、分类及应用场合

混水机组是把散热器采暖供水降温为地板辐射采暖供水的设备，是将地暖用户的低温回水与热源的（相对）高温供水混合，达到地暖用户所需的温度后供给地暖用户的供暖设备。按照混合方式，混水机组分为A、B、C三种：

A方式----全流量混水机组，见图A，水泵安装在混水后管路上，用来增大用户侧资用压头，混水部分采用电动三通阀自动调控回水与热源来水的分配量，达到恒温出水；适用于管网资用压头不足以供地暖用户正常循环的场合。

B方式----半流量混水机组，见图B，水泵安装在供回水之间的旁通管路上，并使用了变频调速器，根据混水后温度自动控制水泵转速，调节旁通管“冷”水流量，稳定供水温度，高效节能。适用于管网资用压头足够供地暖用户正常循环的场合。（加电磁阀安全保护旁路，是为了防止停泵时大量“高温”热水窜入地暖管网）

C方式----高低区混水机组，见图C，水泵安装在混水后管路上，用来将混合后的水加压送到高区用户，回水经过减压后通过电动阀与调节阀并联通路与热源来水混合，达到恒温出水。适用于高层建筑既需要加压又需要调整（降低）水温的情况。

三、混水机组型号规格及选型方法

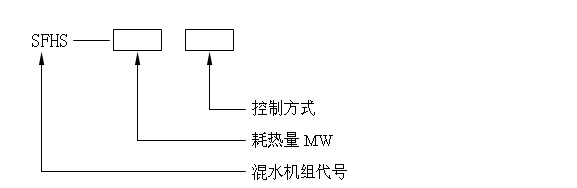

1. 混水机组的型号规格标记如下：

2. 选型方法

根据热源供水温度，用户耗热量（或二次水流量），用户侧设计供回水温度，以及热源的供回水压力和用户的楼高等参数进行选型。特殊情况本公司可专门设计制造。
